网络综合布线工程从规划到验收 全流程步骤详解与设计要点

网络综合布线系统是现代化建筑与信息基础设施的神经系统，其设计与施工质量直接决定了网络的性能、可靠性与可扩展性。一个规范、系统的网络综合布线工程通常遵循以下关键步骤，其中网络工程设计是贯穿始终的核心。

第一阶段：需求分析与规划设计

这是工程的奠基阶段，决定了整个系统的方向。

1. 用户需求调研：与客户深入沟通，明确当前及未来3-5年的信息点数量（数据、语音、视频等）、点位分布、网络带宽要求、应用类型（如办公、数据中心、安防监控）以及特殊的行业标准（如医疗、金融）。
2. 现场勘察与环境评估：实地测量建筑结构，了解楼层布局、吊顶/架空地板、竖井、承重墙等物理环境，评估电磁干扰源，并确定设备间和电信间的最佳位置。
3. 方案设计与图纸绘制：

• 拓扑结构设计：通常采用层次化星型拓扑（核心-汇聚-接入），确定网络架构。

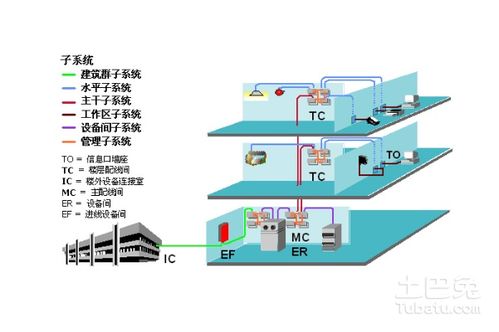

• 子系统设计：依据TIA/EIA-568或ISO/IEC 11801标准，详细规划工作区、水平、垂直干线、设备间、进线间和管理六大子系统。

• 材料选型与预算：根据性能要求（如Cat.6A, Cat.8, OM4光纤）选择线缆、配线架、模块、机柜等产品，并制定详细材料清单与工程预算。

• 图纸输出：制作完整的施工图，包括点位分布图、管线路由图、机柜配线图、系统拓扑图等。

第二阶段：施工与安装

此阶段将设计蓝图转化为实体。

1. 施工准备与交底：向施工团队进行技术交底，明确施工规范、工艺要求和安全事项。准备工具与材料进场。
2. 管线槽架敷设：依据图纸，安装桥架、线管、暗盒等支撑和保护结构。确保路由合理、牢固、美观，并留有足够的扩展空间。
3. 线缆布放与端接：

• 拉放线缆时注意拉力、弯曲半径，避免损伤。数据、语音线缆应分开布放，并与电源线保持规定距离（如≥30cm）以减少干扰。

• 在线缆两端和信息模块、配线架上进行端接。这是技术关键点，必须严格按照标准（如T568A/B）操作，确保导通性和传输性能。

1. 设备安装：安装机柜、配线架、网络交换机、理线器等设备，并做好标识。

第三阶段：测试与认证

验证工程质量的核心环节。

1. 链路测试：使用专业认证测试仪（如Fluke DSX系列）对每一条永久链路或信道进行测试。测试参数包括接线图、长度、衰减、近端串扰（NEXT）、回波损耗（RL）等，确保符合ANSI/TIA-568.2-D等标准要求。
2. 光纤测试：对光纤链路进行衰减（插入损耗）测试，必要时进行OTDR测试以定位故障点。
3. 文档记录：为每一个信息点、每一条链路生成详细的测试报告，作为验收依据和未来的维护档案。

第四阶段：验收、文档与维护

1. 系统验收：向客户提交所有测试报告、竣工图纸、产品说明书及保修文件。进行连通性演示和性能抽检，双方签字确认。
2. 竣工文档移交：交付完整的“布线管理系统”文档，包括但不限于：

• 竣工图纸

• 测试报告

• 材料清单及保修卡

• 信息点编号与对应房间的对照表

1. 培训与后期维护：对客户的网络管理员进行基础使用与维护培训。建立定期巡检和故障响应机制，保障系统长期稳定运行。

网络工程设计的关键要点

在整个流程中，优秀的网络工程设计应体现以下原则：

• 标准化：遵循国际、国内及行业标准。
• 前瞻性：充分考虑技术发展和业务增长，预留20%-30%的冗余。
• 模块化：各子系统独立，便于扩展、管理与故障排查。
• 可靠性：通过冗余路由、高质量材料、规范施工保障。
• 经济性：在满足性能和扩展需求的前提下，优化方案控制成本。

一个成功的网络综合布线工程是精密规划、严谨施工与科学验证的结合体。它将无形的数字信号承载于有形的物理介质之上，为构建高效、智能的信息化环境提供了坚实可靠的物理基础。
